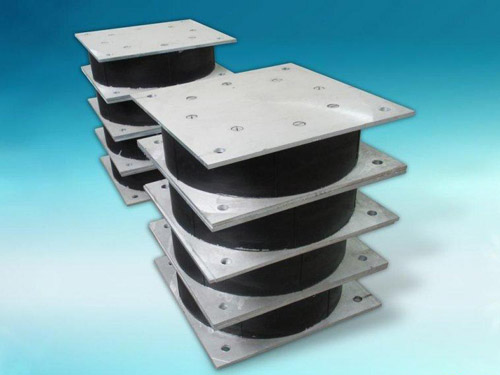

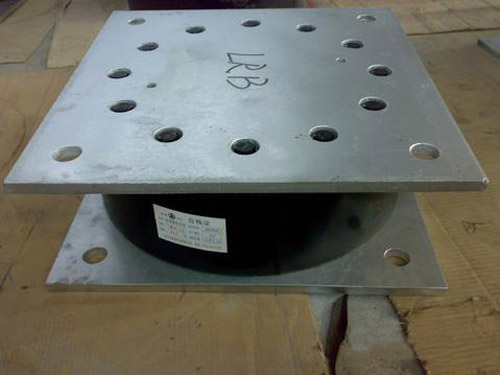

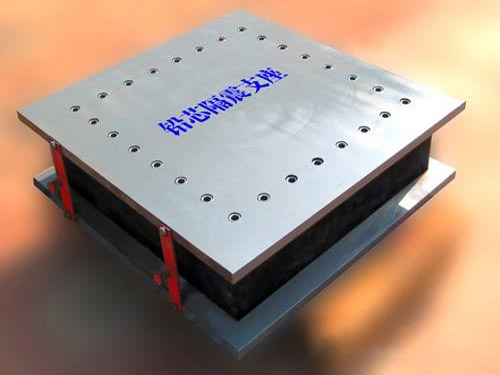

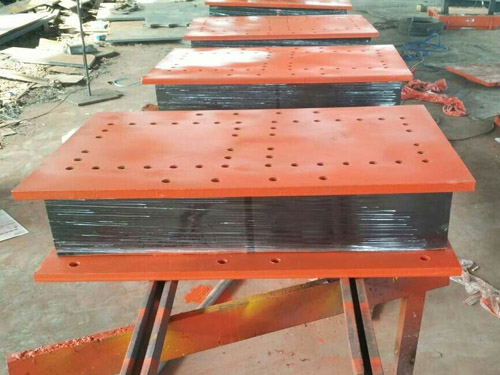

鉛芯支座
鉛芯支座屬于隔震支座。是在普通疊層橡膠支座的中心插入鉛芯，以改善橡膠支座阻尼性能。鉛芯支座除能承受結構物的重力和水平力外，鉛芯產生的滯后阻尼的塑性變形還能吸收能量，并可通過橡膠提供水平恢復力。
構造
由上連接板 上封板、鉛芯、多層橡膠、加勁鋼板 、保護層橡膠、下封板和下連接板組成。多層橡膠、加勁鋼板構成多層橡膠支座承擔建筑物重量和水平位移的功能，鉛芯在多層橡膠支座剪切變形時，靠塑性變形吸收能量，地震后，鉛芯又通過動態恢復與再結晶過程，以及橡膠的剪切拉力的作用，建筑物自動恢復原位。對應不同鉛芯、橋梁的要求，隔震橡膠支座可以有不同的疊層結構、制造工藝和配方設計，以滿足所需要的垂直鋼度、側向變形、阻尼、耐久性、傾覆提離等性能要求。
優點
一、除了本身的隔震力學性能滿足抗震設計及使用要求外，鉛芯隔震橡膠支座還具備耐久性好，抗低周期疲勞性能、抗熱空氣老化、抗臭氧老化、耐酸性、耐水性均較好，其壽命可達60～80年，期間的隔震力學性能不會發生明顯變化，也就是說在60年之內不會影響使用，可見，與建筑物具有同等壽命。
二、具有足夠的水平剛度，保證建筑物的基本周期延長到1.5~3.0秒左右；另外具有足夠豎向承載力，能夠穩定的支承建筑物。
三、具有足夠大的水平變形能力儲備，以確保在強震作用于下不會出現失穩現象。
四、水平剛度受垂直壓縮荷載的影響較小。
五、設計及施工方便。
效益
1、采用鉛芯支座建造的房屋，可適當降低上部結構的設防水準，可使建筑布置更加靈活，并可減少一些結構的構造措施及一些結構構件的尺寸或配筋，節約土建造價。
2、建筑物在保證高寬比的前提下可以提高一到兩層，這樣提高建筑物的容積率，節省建設用地。
3、可以提高一個設防等級，造價降低7-15%。
4、保證在地震來臨時建筑物的安全使用及人民群眾的生命財產安全，對于大震來臨時的搶險、指揮及穩定民心具有重大意義。
|
